JH-D2011
JH-D2011

微型CMTS与分布式部署

随着国务院关于推进三网融合的决策部署,广电迎来了涅磐的历史发展机遇,同时也面临市场化的竞争压力。HFC的双向化、宽带化改造是当务之急。面对各式各样的宽带接入技术,广电运营商难以选择,这在很大程度上拖延了网改的进程,使广电处于竞争的劣势一方。景宏科技推出了“微型CMTS”,并提出以“分布式部署CMTS”的方式,希望籍此为HFC的宽带化改造建设提供最适合广电的接入方案。

拓扑结构图

当前广电HFC宽带接入网的主要技术有:DOCSIS,以太网,EPON。DOCSIS是专门针对HFC度身定制的技术,有国际标准,并且有广泛的、大规模的成熟应用;以太网和EPON都存在采用何种方式入户的问题,或用双绞线,或用EOC,各有利弊。EOC可以充分利用现有的网络资源,不需重新布线,价格也便宜,但是琳琅满目的EOC标准令运营商无所适从。没有统一的技术标准是选用EOC的最大风险。

DOCSIS是一套标准化的、成熟的技术,进入中国有10余年,除了在深圳、上海、南京、郑州、重庆等少数城市有成功的规模化应用之外,其余地区应用效果不甚理想。究其原因有二:一是漏斗噪声干扰,二是价格过高。

针对于此,景宏科技提出了“分布式部署CMTS”的理念,将CMTS安装在小区、楼栋或者光节点,让每一台CMTS只覆盖较少的用户,以缩小“漏斗”的方式控制进入CMTS的回传噪声,从而解决漏斗噪声干扰的问题。由此还会带来一系列好处。

景宏科技从事DOCSIS的技术研发已有10年,在HFC双向改造领域积累了丰富的经验。微型化CMTS(Micro-CMTS),就是实现“分布式部署”的理念而研制的。虽说是微型化,但其性能并不“微型”,它具备一台机架式CMTS的完整的功能,而价格却很“微型”,与EOC属同一数量级。

分布式部署CMTS的优势


1、有标准,无风险

 “标准化,低成本”,是Micro-CMTS的最大特点。它具备EOC的低价格优点,又具有成熟的DOCSIS标准做支撑,终端可以用任何品牌的Cable Modem,运营商不用担心因标准问题带来的投资风险

2、有效降低漏斗噪声干扰

传统的CMTS是集中安装在中心机房的,而“分布式部署”则是将CMTS分散部署在小区、楼栋、村镇,也可安装在宾馆酒店、中小学校、企事业单位,这样能使整个网络的可靠性大大提高,不会因为某一台设备的故障而造成全网断网;每台CMTS覆盖范围的缩小就意味着漏斗噪声的减少,网络系统健壮性得以提高;由于CMTS数量的增多,户均带宽有大幅度增加。“分布式部署”彻底解决了CMTS应用中“覆盖效率”与“漏斗噪声”这一固有矛盾。

3、建网成本低

要实现“分布式部署”,不能以增加网络的整体部署成本为代价,因此,CMTS必须是低价格的。传统的机架式CMTS全都价格不菲,而景宏科技的微型CMTS完全能够满足这些要求,可谓是为广电三网融合度身定制的产品。

另外,光节点只需要普通的单向光接收机即可,不用价格昂贵的光工作站,前端机房也不需要回传光接收机。这些都使HFC的整体建设成本得以降低。

4、简化了网络结构,可靠性提高,维护易于维护

5、户均带宽增加

    在相同带宽情况下,覆盖用户越少,户均能得到的带宽就越多。

6、兼容性好

能与以太网、EPON兼容联接。终端采用DOCSIS标准的CM,选择余地大,不会被某一品牌限制。微型化CMTS,既能通过光纤收发器上联以太网骨干,也能通过ONUEPON相联,这意味着可以在HFC网的任何节点(光节点或放大器)后面插入IP网,而IP网的骨干可以是广电自行建立IP骨干网,也可以是电信运营商就近的IP光纤。组网的灵活性与方便性使微型CMTS有很强的适应能力。

6、充分保护原有投资

前几年HFC的光节点一般覆盖200500户,双向改造只需更换放大器即可。将微型CMTS部署在这样的光节点,原有的光接收机可以保留,用不着昂贵的光工作站,也省去了机房的回传光接收机。

7、节省频率资源

    由于CMTS安装于光节点甚至放大器之后,不同的CMTS之间不在同一条电缆线上,因此可以使用相同的下行频道。换句话说,只需占用一个下行频道即可实现全网覆盖。

8、有完善的管理系统

   分布式部署,集中式管理。采用景宏科技的CMTS网管软件,可以在同一界面上管理安装在HFC网络中任何位置的CMTS设备及其下联的CM,包括运行状态和参数的检测、工作模式、权限、用户编辑等功能设置。可用内置DHCP/TFTP服务器,也可通过DHCP中继由机房统一分配地址。运维工程师也可在现场通过TelnetCOM方式进入CMTS界面进行操作。总之,有成熟、标准的管理软件,运营商可轻松驾驭。

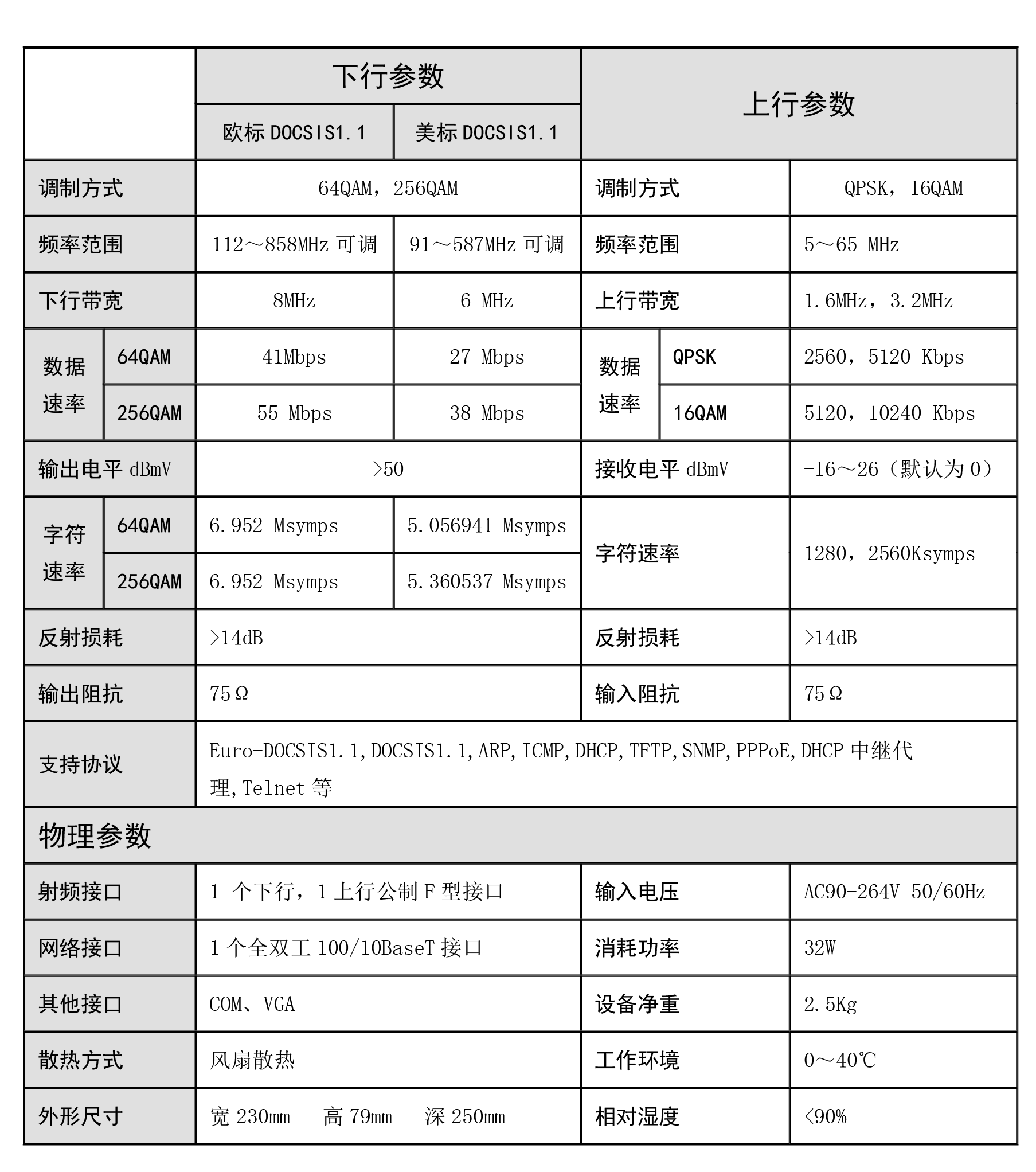

符合DOCSIS2.0/1.1标准(含欧标/美标),兼容DOCSIS2.0/1.1/1/0的Cable Modem

配置1个下行、1或2个上行通道

内置全频道上变频器,可根据频道空闲情况任意设定

内置DHCP/TFTP服务器,毋需另外配置服务器

具有DHCP中继功能,可由中心机房统一为CM分配IP地址

上行频点捷变,可根据策略自动跳频以避开噪声干扰

上行接收电平可调:-13~+35dBmV

CM 和CPE 可选择二层、三层和二三层混合工作模式

支持PPPoE拨号

可通过CLI、COM、SNMP 进行配置和管理,可实现远程维护

体积小巧,可方便安装在铁箱或挂装在墙上

超低的价格,有配套的网管软件

安装

射频口的连接

Micro-CMTS布置到小区简易机房或CATV防水箱内,混合Micro-CMTS的下行信号与光接收机输出信号混合,在接入双向滤波器的高频端口。双工滤波器的低频端口接入Micro-CMTS的上行口,公共端口接电缆分配网。

       WAN(数据口)的连接

并在原反向光纤两端架设一组以太光纤收发器,将用户数据传到接入层交换机,即完成整个网络的简单改造,实现用户的宽带接入。
