用D-node构建HFC的数据传输平台
概述
全业务光站（D-node）安装于光节点，内置了普通CATV光接收机和CMTS模块，基于非常成熟的DOCSIS技术，能同时完成CATV信号的光接收及IP数据的转发功能，是一种综合的一体化的光-电转换设备。拥有CATV和IP两种光接口，上联HFC和IP骨干网，下接同轴分配网。终端采用Cable Modem或双向机顶盒。可远程监控、管理，安装和维护非常方便。
全业务光站使用非常灵活，几乎不受传输距离限制。既能与以太网光纤干线连接，也能与EPON连接；既能安装在光节点，也适合部署在小区；既可选择光口，也能选择电口。使用D-node，原有投资能得到充分保护。
全业务光站完全能够满足广电综合信息网络建设的需要，支持包括模拟电视、数字电视、交互式数字电视、宽带上网等业务的传输，也适用于酒店、学校、企业、医院和农村宽带网络建设。
优势
选择标准化成熟技术，避免投资风险
由于全业务光站（D-node）立足于用成熟可靠的标准化技术，能充分利用现有的传输网络和终端设备，不论IP骨干是以太网还是EPON，均能兼容。运营商将不用再为选择何种EOC非标技术而苦恼，从而保护已有资源，避免投资风险。
简化了网络结构，可靠性提高
D-node把数据与电视信号的混合点下移至光节点，使网络结构大大简化，同时还带来了如下好处：
运行稳定性得到提高
因为覆盖的用户规模小了，使“漏斗”变小，噪声总量自然就减小，使内部的CMTS模块能够在“干净”的网络环境下稳定运行。
户均带宽大幅度提高
在相同带宽情况下，覆盖用户越少，户均能得到的带宽就越多。
施工维护简单、方便
降低了建网成本
因为不再需要传统的光工作站和回传光接收设备，使网络结构得到简化，建网成本得以降低，而系统的整体性能反而有显著提升。如果要保留原有的光接收机和收发器，也可选择带电口的D-node。
解决了CMTS覆盖效率与漏斗噪声之间的矛盾
传统的DOCSIS方案，因为设备价格昂贵，通常是将CMTS部署在前端机房。每台CMTS覆盖范围越大，则覆盖效率越高，成本也越低，但是“漏斗”也越大，噪声自然就大。这似乎是天然的矛盾。而使用全业务光站，则可解决这一矛盾。
有先进的管理系统
使用配套的网管软件，可在中心机房集中管理各D-node设备，包括对设备的管理和对终端用户的管理。
对设备的管理：对设备运行状态、工作电压、电平、温度、复位等参数进行监测和控制，对设备的运行模式和运行参数进行远程配置、修改，同时还具有故障报警功能；
对终端用户的管理：包括用户信息、权限控制、限速设置、计费管理等，还能监控Cable Modem的运行状态和参数。
报警功能：包括设备故障报警及设备运行状态报警。当机内供电电压、温度、信号电平等发生异常，或出现Cable Modem运行的射频参数处于边缘状态、丢包率快速上升等情况，在网管界面上都会有报警显示。

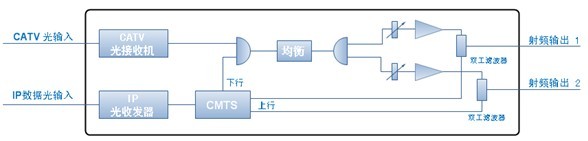

原理框图
主要功能
内含电视光接收及放大处理，两个独立模块放大的RF端口
内置CMTS模块，负责IP数据在Cable的传输
与以太网、EPON接口兼容、互联
数据速率：下行55Mbps，上行60Mbps
配套的网管软件，可实现远程监控、配置参数、复位、用户管理等功能
支持QoS、VLAN、VPN，内置DHCP、TFTP
有LAN光接口或ONU接口可选
可选CATV电口（F型插座），可选IP数据电口（RJ45）
特点
基于成熟的DOCSIS标准，降低了投资风险
一体化的设备，简化了网络结构，降低了建设成本
终端用Cable Modem或交互式机顶盒，价格低，选择面广
克服了传统CMTS的缺陷，大幅降低了“漏斗噪声”干扰
节省频率资源，全网可只占用一个频道，使Cable Modem能快速上线
支持广电的综合业务发展需要
远程监控，管理功能强大
几乎不受传输距离限制，可同时支持500个在线用户
覆盖成本低于20～100元（视光节点规模而定）
低功耗无风扇设计，确保设备在野外稳定运行
典型应用

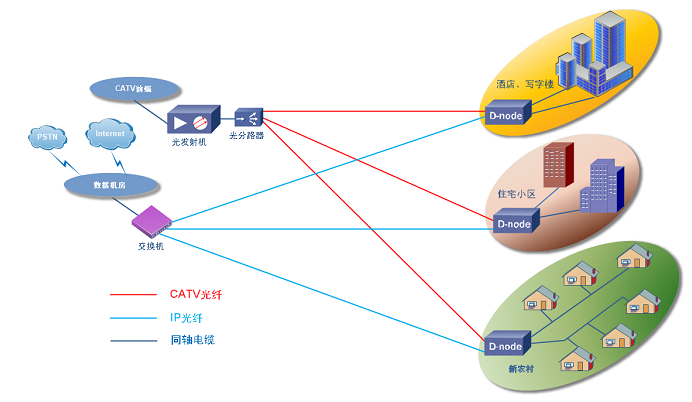

(1) LAN+D-node

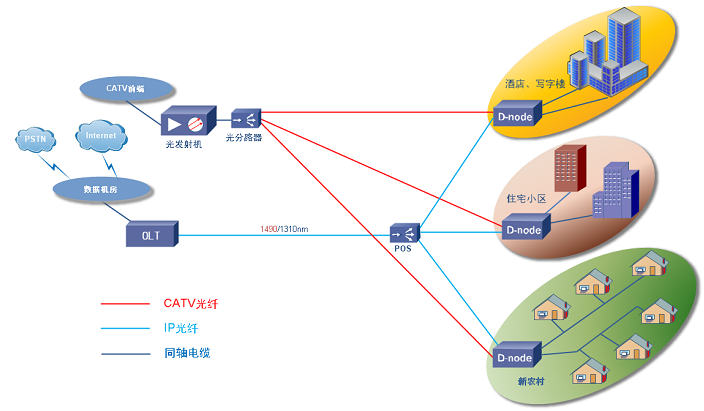

(2) EPON+D-node (EPON与电视分纤传输)
(3) EPON+D-node三波长方案

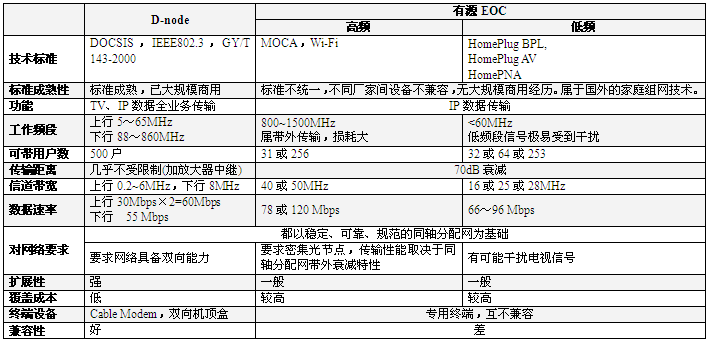

D-node与EOC技术比较

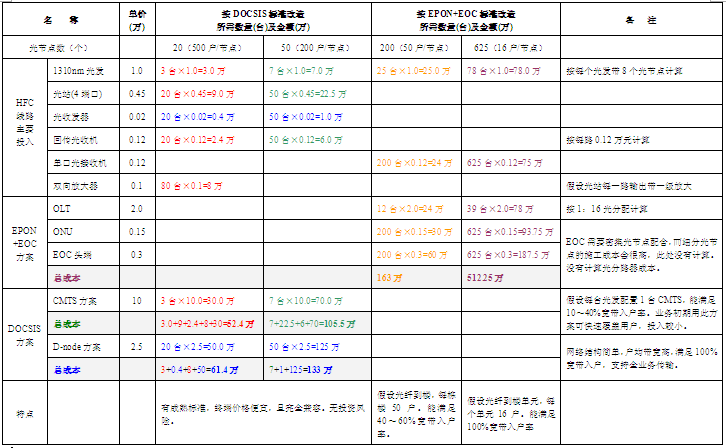

D-node与EOC投资比较
下面以1万户为模型进行投资比较。投资包含网改部分和数据传输设备。不同的技术对光节点的要求不同，故分别以4种规模的光节点来进行计算比较，见下表。

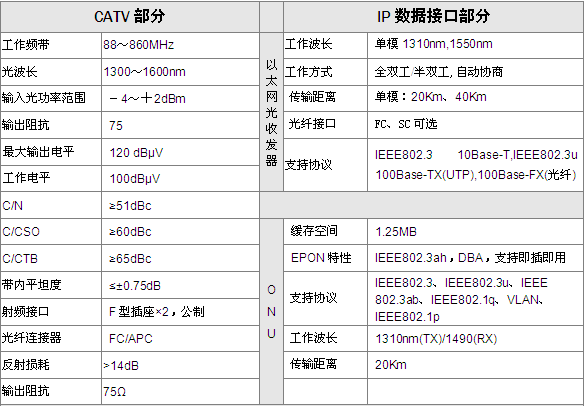

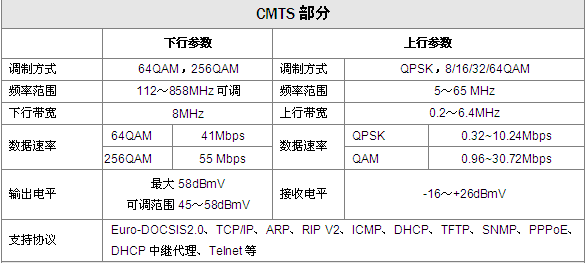

性能指标（Specification）
