The bidirectional optical fiber digital cable TV coaxial cable network [JiaoFang sex] (reproduced)
作者：焦方性
1、连接故障
有线电视系统有成千上万个光电连接器，从一定意义上讲，有线电视工程就是接头工程。无论调试、排除故障，首先要解决的问题就是连接
1.1光缆及其连接故障
1.1.1、无光功率
首先确认光发射机输出光功率正常。
1.1.1.1、连接错误
使用红外线仪或在线测量光功率查线、纠错：光设备与分路器、终端盒、配线架之间的跳线连接是否正确；终端盒、配线架内，尾纤熔接是否正确，尾纤光纤插头对应的法兰盘是否正确；光缆接续盒内，光缆、尾缆熔接是否正确。
1.1.1.2、光纤断裂
近处，眼观、手摸；远处，根据纪录，用OTDR、红外线仪查找断裂处。
1.1.1.3、光连接器断接
特点是，光源端有光信号，加上光连接器却无信号。可能是光连接器芯子加工短了、或光连接器未插到位、或光连接器端面间有油污或颗粒等，都会造成光连接器断接。
1.1.2、光功率低
首先确认光发射机输出光功率正常。
1.1.2.1、接触不良
光连接器，常因结构不精密、环境不清洁、接插不彻底造成接触不良：事先应选择结构精密、插入损耗小的SC/APC光连接器，尽量不用极易接触不良的FC/APC光连接器；施工时应十分注意工作环境的清洁和操作者手的清洁；接插前，光纤插头、光法兰盘的软塑料帽不可打开；每个光连接器由两个插头、一个法兰盘组合而成，接插时，要先清洁、后接插。如果确认是某个光连接器接触不良，只处理跳线的光纤插头又不见效时，应该将设备内的光纤插头拔下来清洁，同时清洁光法兰盘的通孔。对准插槽接插时，一定要听到“咔巴”响声；光连接器的工作环境，应低粉尘、无油污；正常运行中，至少每半年，应主动清洁一次光连接器。
1.1.2.2、熔接损耗过大
用OTDR查找熔接损耗过大处，重新熔接。
1.1.2.3、微弯损耗
光纤、跳线、尾纤如有小弯、死弯，将造成损耗增大。相同的折弯半径，1310nm微弯损耗较小、1550nm微弯损耗较大。施工时，严格注意光纤、跳线、尾纤顺畅、自然，不允许有小弯、死弯发生；近处，眼观；远处，用OTDR查找损耗突变处；室外光缆线路，顺线路观察，光缆、尾缆有无死弯，接续盒、光节点的光缆、尾缆有无脱出。
1.1.2.4、光纤损耗大
极个别光纤，经反复查找，无外部故障，说明这根光纤损耗过大，只能更换为备用光纤。
1.1.2.5、光连接器端面烧坏
当光功率超过20dBm、光连接器插入损耗较大时，极易发生光连接器端面烧坏的现象，光连接器的插入损耗将增加几个dB，甚至更多1310nm光发射机输出光功率比较小，一般限制在13dBm以下，不会发生连接器端面烧坏的现象。
1550nm光放大器，EDFA输出光功率范围13~23dBm，YEDFA输出光功率可达27dBm。其中，输出光功率超过20dBm的型号，都有一定的危险。为了防止发生光连接器端面烧坏，除非特殊情况，一般不用≥20dBm的光放大器。
使用超过20dBm的光放大器，配用光连接器的插入损耗应该≤0.2dB。使用超过20dBm的光放大器，无论工作或测量，必须先关机，后连接，再开机工作或测量。一旦发生光连接器端面烧坏，必须同时更换接点两边的插头。测量大功率输出的光放大器，必须注意光功率计的测量功率上限，测量功率上限不足时，必须通过光分路器衰减后测量，避免烧坏光功率计。
1.1.3、反射损耗、光链路损耗异常
1.1.3.1、反射损耗正常、光链路损耗大
实际光缆长度比预计的长；光链路中有衰减器；光纤损耗大。
1.1.3.2、反射损耗差、无损耗突变台阶
测量光功率正常，但是，C/N、C/CSO大幅度跌落。则光链路中有PC、UPC连接器，且接触良好，PC连接器反射损耗最差，UPC连接器反射损耗略好。
1.1.3.3、反射损耗差、有损耗突变台阶
同时伴有C/N、C/CSO大幅度跌落：光链路中有PC、UPC连接器；若确认光链路中均为APC连接器，可能是光连接器接触不良，或者是光链路中有微弯损耗。
1.2、电缆及其连接故障
1.2.1、施工故障
施工过程中，射频同轴电缆经常发生开路、短路、接触不良、电缆变形四种故障，或其综合表现。电缆开路，相当于串联电容；电缆短路，相当于并联电感；接触不良，相当于串联电感；电缆变形，相当于并联电容。电容的容抗是ZC=1/（2πf C），容抗与频率成反比：低频容抗很大，串联电容相当于开路，并联电容几乎无影响；高频容抗很小，串联电容几乎直通，并联电容相当于短路。电感的感抗是ZL=2πf L，感抗与频率成正比：低频感抗很小，并联电感相当于短路，串联电感几乎直通；高频感抗很大，并联电感几乎无影响，串联电感相当于开路。
判断这类施工故障时，由于电缆两端连接着各种有源、无源设备，集中供电的有源和无源设备连接着供电和用电电源，无源设备又有隔直流电容，无法用三用表在线测量电阻。如需测量电阻，必须将电缆两端的连接拆下来。排除故障的主要手段，应该是从故障的综合表现入手，分析、判断、查找。
1.2.1.1、开路
多发生在连接器部位。用选频电平表测量电平，低频电平降低的多，高频电平降低的少；由于低频阻抗过高，失配严重：模拟电视低频端滞后重影严重、调频广播声音发散、数字信号低频端及上行频段误码严重；电缆开路，回路不通，集中供电无供电电流；如果是外导体开路，还同时伴有空间杂散电磁波增大。检查电缆两端连接器，确认内外导体连接可靠，一般应恢复正常；如果仍然是开路现象，用三用表，离线测量电缆电阻，将电缆一端的内外导体短路，在电缆的另一端测量电阻开路，说明该电缆的内导体或外导体开路。
1.2.1.2、短路
多发生在连接器部位。用选频电平表测量电平，低频电平降低的多，高频电平降低的少；由于低频阻抗过低，失配严重：模拟电视低频端滞后重影严重、调频广播声音发散、数字信号低频端及上行频段误码严重；电缆短路，电阻极小，集中供电无供电电压；无空间杂散电磁波增大现象；如果是电视机引入线短路，则会有虚插比实插好的现象。检查电缆两端连接器，确认内外导体连接可靠，一般应恢复正常；如果仍然是短路现象，用三用表，离线测量电阻，电缆两端均断开，在任一端测量电阻均短路，说明该电缆内部短路。可以沿电缆观察；或惠斯登电桥，分别从两端测出电阻值，算出电缆的短路位置。电缆线中间短路，大体有三种情况：制造电缆时，外导体屏蔽网与内导体短路；架空电缆，被气枪子弹短路；沿墙敷设电缆，被卡钉短路，或被大头针短路。
1.2.1.3、接触不良
多发生在连接器部位。用选频电平表测量电平，低频电平降低的少，高频电平降低的多；模拟电视，滞后重影不明显；集中供电基本正常，只是压降较大；如果是外导体接触不良，还同时伴有空间杂散电磁波增大。检查电缆两端连接器，确认内外导体连接可靠，一般应恢复正常；如果仍然是接触不良现象，说明该电缆内部接触不良。
1.2.1.4、电缆变形
可能发生在电缆的任何部位。用选频电平表测量电平，低频电平降低的少，高频电平降低的多；模拟电视，滞后重影不明显；集中供电完全正常；无空间杂散电磁波增大现象。检查电缆两端，确认可观察范围无电缆变形，说明该电缆中间某处变形。区别几种电缆连接故障的主要判据表故障表现 故障原因：
开路 短路 接触不良 电缆变形
（电气特点） 串联电容 并联电感 串联电感 并联电容
频率越低电平越低 ▲ ▲
频率低端重影、误码 ▲ ▲
频率越高电平越低 ▲ ▲
集中供电无供电电流 □
集中供电无供电电压 □
供电压降较大 □
外导体故障低频干扰大 ★ ★
虚插比实插好 电视机引入线
注：▲电平特点 □供电特点 ★干扰特点
1.2.2、高频损耗过大
电缆高频损耗过大，一般是高温、受潮或进水、老化所致。
1.2.2.1、高温
夏天高温，或电缆敷设于热力管道中，电缆损耗当然增大，但是不应超过0.2%/℃的温度系数。
1.2.2.2、受潮、进水
发生在紧固、防护不好的连接器处，或电缆破损处。为预防电缆受潮、进水，施工前检查电缆外观应无破损，施工中注意不使电缆受伤；电缆必须由低向高进入设备，当由高向低进入设备时，必须有滴水弯；连接器的硅橡胶防水圈完好；电缆、连接器、设备紧固正确，调试完毕热缩好热缩套管。
1.2.2.3、老化
内导体氧化，发黑、发绿；铝管外导体内表面氧化；铝塑复合膜外导体的铝膜氧化，粉状脱落。为防止、延缓内外导体氧化，选购电缆是关键：内导体表面光亮，且有薄层聚乙烯防护；铝管外导体内表面，应有油脂防护；铝塑复合膜外导体的材料至关重要，塑料膜应是聚酯带而不是聚乙烯带，应不易拉伸导致铝膜脱落，铝膜应有足够厚度，且附着牢固。施工中，也应严格防水工艺。若外护套老化，要么龟裂，要么发粘，必然加剧氧化，则应更换新电缆。
1.2.3、电缆陷波
1.2.3.1、电缆发泡度不均匀
判断电缆发泡度不均匀，应首先排除电缆设备失配或故障。电缆发泡度不对、发泡不均匀，导致阻抗失配引起电缆陷波。问题在电缆生产环节，应事先把好电缆选择和质量检验关。用扫频仪观察电缆的幅频特性，应无陷波点。
1.2.3.2、短电缆效应
当电缆、连接器、电缆设备端口阻抗匹配良好时，电缆是传输线，与电缆长度无关。当连接器或电缆设备端口阻抗匹配不良时，大于、等于一个波长的电缆，是传输线；1/2波长的电缆，是开路线；1/4波长的电缆，是短路线，即会发生电缆陷波现象。分析电缆长度和波长的关系时，必须考虑所用电缆的波长缩短系数：
进口竹节电缆，0.93；进口物理发泡电缆，0.89；国产物理发泡电缆，0.87；实心聚乙烯电缆，0.66。
排除这种故障，首先应解决连接器、电缆设备阻抗匹配不良的问题。适当加长电缆长度，能缓解或消除电缆陷波现象，这是因为：
一是降低了阻抗匹配最差的频率；
二是电缆损耗略有增加之后，起到了一定的失配缓冲作用；
三是电缆加长至大于、等于一个波长时，已经变成了传输线。
1.3、连接器
室外设备，使用5/8＂-24系列连接器，选择尽量直通的型号，严禁转接。室内设备，使用英制F系列连接器，目前有四种结构：卡环型，连接不可靠，双向HFC系统中弃用；六角冷压型，总有六个顶角，不利于屏蔽、防水；螺旋紧固型，对电缆线和连接器的适配直径要求严格；挤压型，是一种新型连接器，欧美应用较广。
2、电源干扰
2.1、有线电视系统容易被电源干扰
2.1.1、高频调制信号电流很小以下电流计算时，使用各自系统的标称阻抗值：有线电视75Ω；数字基带100Ω。前端及光节点宽放出的信号电压0.1~0.01V即100~80dBμv，信号电流1.3~0.13mA；宽放入及用户分配的信号电压0.01~0.001V即80~60dBμv，信号电流0.13~0.013mA；数字基带信号电压是5V即134dBμv，信号电流50mA。高频调制信号电流仅是数字基带信号电流的2.6~0.026%，如果电缆外导体中有市电电流，频调制信号就很容易被干扰：模拟电视就会出现滚道；模拟声音就会出现哼声；数字信号就会出现误码。
2.1.2、市电工频频率在视频和音频的频率范围之内
视频信号频率范围是0~6MHz，音频信号频率范围是15~20000Hz，均包括工频的50Hz在内。如果电缆外导体中有工频电流，必然会对视频和音频信号产生干扰。解决市电电流干扰，关键是良好的接地。
2.1.3、可控硅或高频用电器频率在有线电视射频频带之内
2.1.3.1、电网污染干扰
市电是50Hz的正弦波，但是，各种用电器都接在公共电网上，实际的电网均被各种可控硅或高频用电器污染，其频率成分十分复杂，会通过电网污染，干扰到相应频道的图像和声音。电网污染干扰的特点是高亮串点带。解决电网污染造成的干扰：前端使用UPS电源；传输分配网中供电电源的初级均应有净化滤波器。
2.1.3.2、高频辐射干扰
可控硅或高频用电器，还会通过高频辐射，干扰相应频道的图像和声音，其特点也是高亮串点带。解决高频辐射造成的干扰：寻找干扰源，并将干扰源屏蔽、接地；接地多；排除电缆外导体开路、接触不良的故障。
2.1.4、机内电源干扰
有源设备内的电源如果是开关电源，脉冲大电流连接线辐射处理不当、电源印制板地线布局不合理、滤波不良等，均会造成电源干扰。开关电源干扰的特点是：模拟图像上叠加了白色菱形线，各交点处更亮。有源设备内的电源如果是线性稳压电源，电源印制板地线布局不合理、滤波不良等，均会造成电源干扰。线性电源干扰的特点是：模拟图像上有两条滚道。如果电源部件和主电路部件之间的电源连接线离主电路部件太近，还会产生缓慢移动的大片灰网干扰。
解决机内电源干扰的方法：关键是选择或更换为优质的有源设备；更换电源中失效的电解电容。
2.2、信号接地线
2.2.1、有源设备的电位
系统中的每个用市电的设备，都会有程度不同的漏电，即各用市电的设备电位都不相同，各设备之间都有电位差。当信号线连接两个设备时，信号线中就会有市电电流，从而对信号产生干扰。
2.2.2、电源地的电位
市电是三相五线制，即，A、B、C三根相线，一根公共回路线零线，一根安全地线。理想状态下，A、B、C三根相线负荷平衡，零线中三个强度相等、相位各差1200电流的代数和为零，零线电位为零。但是，实际情况是，A、B、C三根相线负荷平衡的条件几乎不存在，零线中的电流总不是零，即，零线电位总不是零。而且，随着A、B、C三根相线负荷的变化，零线电位随时飘浮不定。实际上，很多地区，是使用三相四线制，即，零地合一。由于零线电位不是零，导致每一个地线，都不是零电位。即，各地线之间都有电位差。即使是三相五线制，零地分开，负荷变化影响零线电位从而影响地线电位的因素没有了；但是，由于各处漏电程度不同，安全地线中也有强度不等的电流。即，每一个安全地线，都不是零电位，而是各有高低不等的电位。
2.2.3、电源地不能作信号地
由于每个带电源设备的电位不定、电源地的电位不定，如果靠电源线的地线接地，各带电设备地线引线的关系依电源布局而定。电源地引线直径小、且串并不定，不可能起到平衡电位的作用。有线电视系统中，信号电流不过是微安量级的，十分微弱；而市电地线间的电位差引起的电缆中的市电电流则强大得多。所以，有线电视不能借用市电地线，只能单独接地。
2.2.4、信号地
2.2.4.1、电源地和信号地彻底分离
凡是由电网取电设备的电源线，均只使用零线、相线两根线，不使用电源地线；当是三根连线时，应去除电源地的连接，令其失效。整个有线电视网，凡是接地，均应为单独的信号地。信号地使带电设备均为信号地电位，避免或减轻了电缆外导体中的50Hz电流，就能改善信号交流声比。
2.2.4.2、前端两次一点接地
每个带电设备内的所有插件必须保证信号地的可靠连接，带电设备均应设接地端子，在机柜内的大直径公共地线（板、棒、管）上，第一次一点接地，以平衡每个机箱的漏电电位；各机柜分别接一根大直径引出线；当机柜数量不多且紧靠时，允许用大直径软线先将各机柜伞架形连接，再接一根大直径引出线，在机房信号地线汇流排上，第二次一点接地，以平衡每个机柜的漏电电位。近几年，一些新建筑，执行综合接地，接地电阻很小。如果是综合接地，试图在建筑内单独接信号地的可能性很小，只好借用综合接地。但是，在机房内，也必须执行电源地、信号地彻底分离的原则，也必须执行两次一点接地的原则，最终尽量靠近综合接地的地极一点接地。
当机房地极分为电源地、信号地时，信号地的接地电阻≤4Ω；当机房地极是综合接地时，接地电阻≤1Ω。
2.3、用户分配网的电源干扰
2.3.1、信号地
至少供电器、光节点接地，一般供电器、光节点、干放接地，最好供电器、光节点、干放、支放都接地；按照IEC728公告的规定，每一栋建筑的第一个无源设备均应接地。信号地与电源地彻底分离，否则，必然会有电源干扰。
2.3.2、电源干扰
2.3.2.1、电视机、计算机的接地
过去，显像管CRT电视机，全部都是两根电源线，只靠系统的信号地接地，没有信号地、电源地相连的问题；现在，平板（液晶LCD、等离子PDP）电视机执行3C认证，绝大部分都改成了三根电源线，就出现了系统的信号地和电视机的电源地相连的问题。只有少数品牌的部分平板电视机，还有两根线的电源线：欧洲的PHILIPS，日本的SHARP、TOSHIBA，国产的SKYWORTH，今后，全部都是三根电源线。计算机一直都是三根电源线，一直存在着信号地、电源地相连的问题。
前端可以做到信号地、电源地彻底分离，可以单打地线；外线也可以做到信号地、电源地彻底分离，可以单打地线；唯独在用户家中不可能单打地线，因而，就做不到信号地、电源地彻底分离。
采用双隔离系统输出口，可以彻底隔绝电视机、计算机的电源地和系统信号地之间的联系，彻底隔绝电视机、计算机漏电的影响。但是，屏蔽系数大约会降低10dB；
采用单隔离系统输出口，肯定会有电视机、计算机地线和漏电的影响。三根电源线的电视机、计算机，无法解决电源干扰；两根电源线的电视机，只会有漏电的影响，不会有信号地、电源地相连的问题。如果两根电源线的电视机发生电源干扰，采用排除法，找到漏电严重的电视机后，将其电源插头反插，即可减轻或消除电源干扰。查找漏电来源时，维修人员应该注意防电击。
2.3.2.2 、可控硅或高频用电器干扰
如果是电网污染干扰，电视机不同，滤波效果不同，干扰轻重不同；如果是高频辐射干扰，与电视机和干扰源的相对位置有关，近强远弱、向强背弱、高强低弱。电视机电源的滤波效果难以说清，可以根据是否符合相对位置影响高频辐射干扰的规律，判定是哪种干扰原因。最好是用电池供电的测试电视机观察信号，如果电网污染干扰没有了，即可判定是电网污染干扰；如果仍有电源干扰，即可判定是高频辐射干扰。解决高频辐射干扰，只能消除干扰源。详见2.1.3。
2.3.2.3、电缆接触不良
电缆接触不良，造成市电电磁场侵入电缆内导体干扰，模拟电视信号图像叠加高亮串点带，必须排除电缆接触不良的故障。
2.4接地与防雷
在有线电视系统中，接地总共有五个作用：人身防雷击；人身防高压；人身和系统防静电；克服交流声调制干扰；克服空间杂散电磁波对电缆外导体的感应干扰。但是，接地也会对系统造成两个危害：雷击时，设备损坏更多。如果系统不接地，雷击时，电源线、电缆线电位同时升高，相对电位差不大，对设备影响不大；而系统接地后，雷击时，电源线电位升高、电缆线却是地电位，相对电位差加大，造成设备损坏更多，首先是电源损坏更多。这种危害，220V供电的设备更加严重，60V集中供电的系统损坏较轻。这是因为，磁饱和供电器初次级间突变电压传输效率较低、设备的电缆端口也有突变高电压防护。要彻底解决这个难题，必须在所有加入220V电源的地方，先经220V避雷保安器，再接系统用电设备。高压线经钢绞线搭接电缆线时，将造成搭接点至接地线之间的电缆设备烧坏、电缆线烧化。要彻底解决这个问题，必须避免有线电视线路与高压线并行；当线路的交叉不可避免时，在高压线两侧下引450所包含的范围内，有线电视线路必须埋地。
3、前端调试
3.1、正确使用电平表
3.1.1、测量位置
电平表是低阻表，输入阻抗75Ω，只能终端测量，不能中间（并连）测量。否则，由于严重失配而产生驻波的影响，依电缆长度的不同，各频率电平随之高低不同。
3.1.2、频道测量频率

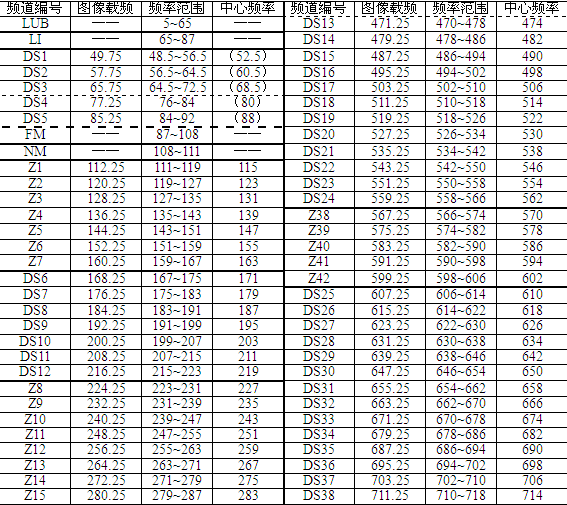

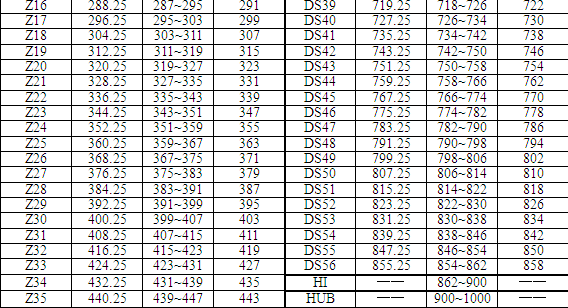

系统中共有模拟电视、调频广播、数字信号三类频道：模拟电视频道测量频率，设定为图像载频fv；调频广播、数字信号测量频率，均设定为频道中心频率fo。下行8MHz的频道，既可作为模拟电视频道，又可作为数字信号频道：当作为数字信号频道、仪器测量带宽固定为0.3MHz时，可以沿用模拟电视频道的图像载频fv，测得电平与频道中心频率fo时相同；当作为数字信号频道、仪器测量带宽又可设为8MHz时，只能使用频道中心频率fo、不能使用图像载频fv。否则，测得信号电平的频率范围，不是fo±4MHz，而是fv±4MHz。
3.1.3、频道电平读数
测量模拟信号频道电平，均可直读。测量数字信号频道电平，以测量带宽而有所不同：测量带宽固定为0.3MHz的电平表，数字频道实际电平＝仪器测得电平+10lg(频道带宽/测量带宽)+1dB（定义域：BCH≥BM）。对于下行8MHz的频道带宽，测得电平加15.3dB，才是实际频道电平；
可任意设置测量带宽的电平表，依据测量对象的带宽设置测量带宽，电平直读。
3.1.4、图像声音载波电平差
图像声音载波电平差A/V比，是为了保证邻频传输时，上邻频道图像不被下邻频道声音干扰的指标。A/V比不应用于调整音量，调整声音音量，应该调整调制器的音频幅度或称调频频偏（见3.2.3）。A/V比对音量、音质也会有一定的影响：适中或偏小时，不影响音量、音质；过大时，音量变小、音质变差。用电平表测量A/V比应为17±1dB（总范围14~23dB）。听着本频道的声音，同时，观察上邻频道图像，应无被本频道声音干扰的现象。用中高档电平表测量单台调制器或混合后的A/V比，均相同。用低档电平表测量单台调制器的A/V比差值较大，读数是真的；但是，测量混合后的A/V比差值较小，读数是假的。这是由于低档电平表选择性差，在声音副载频的测量结果中，既有本频道的声音副载频，也包含了混合后上邻频道的部分图像载频功率，使得声音副载频电平假性偏高，A/V比差值随之变小。
所以，无论高中低档电平表，干脆统一规定：
在单台调制器的输出监测端口测量A/V比。
3.1.5、测量噪声失真的电平
每次测量噪声失真时，为了避免测量误差，都应预置在电平表说明书规定的电平值上，一般是80或85或90dBμv，以说明书的规定为准。
3.1.6、噪声失真的在线测量
高档电平表均可在线测量，免除了频繁插拔信号的麻烦，非常方便。但是，由于这种测试方法不是特别成熟，有时测量误差较大。如果发生明显不合理的测量结果，应以插拔信号的测量结果为准。
3.1.7、测量噪声首先要根据被测频道，设定噪声频带宽度：调频广播频道0.2MHz；模拟电视频道5.75MHz；下行数字频道8MHz；上行数字频道0.2/0.4/0.8/1.6/3.2/6.4MHz中的被选用者。多频道输入时，电平表自身的非线性失真，也会影响测量结果，最好加被测频道的带通滤波器。不过，是否加带通滤波器的影响，没有测量非线性失真时严重。
测量单台设备的噪声，只能在单台设备上测量；多频道无源混合后，无论是否经过了宽放，测量每个频道的噪声，应该与在单台设备上测得的噪声基本相同。如果变差较多或很多，说明是频道滤波不良的单台设备，造成的宽带噪声积累所致。
3.1.8、测量失真
测量频道带内互调，只对单机设备直接测量；多频道输入时，电平表自身的非线性失真，会读出较差的假数，为了保证测量精度，测量某频道时，高档电平表最好加入该频道的带通滤波器，中档电平表必须加入该频道的带通滤波器；
宽带非线性失真呈群落状态，应以频道内的最差落点读数为准。以图像载频为基准，这些落点（MHz）包括（详见附表）：复合二次互调产物5种，－1.5、－0.5、0、0.5、1.0；复合三次差拍产物9种，－2.25、－1.75、－1.25、－0.75、－0.25、0.25、0.75、1.25、1.75。
3.1.9、测量信号交流声比
前端送入各下行光发射机的信号，信号交流声比应≥60dB，即≤0.1%。
各用户分配部分，信号交流声比应≥46dB，即≤0.5%。
使用市电的有线电视综合测试仪，也会有市电漏电电位，由于存在与被测线路之间的电位差，测量电缆中也会有50Hz电流，会严重影响信号交流声比的测量准确性，导致信号交流声比普遍假性偏低。克服这个弊病，有两个办法：使用市电的有线电视综合测试仪，单独接一根与被测线路一点接地的地线，消除两者之间的电位差；使用蓄电池供电的选频电平表，电位悬浮，接上测量电缆，即与被测线路等电位，没有市电电位差的影响。
3.2、前端调试
3.2.1、解调器、频道变换器的输入电平
严格控制在70~73dBμv。虽然输入电平标为70dBμv±10/15/20dB，只是说明AGC的控制范围，并不保证信号质量。中心输入电平70dBμv时，图像效果最好，低了噪声差，高了失真差。
输入信号低于70dBμv时，应设法提高输入电平；高于73dBμv时，应经衰减器输入。
3.2.2、调制器的视频调制度
用示波器测量输入调制器的视频幅度应为1Vp-p；或用中高档电平表测量高频输出，视频调制度应为87.5%；或用一台标准电视机观察图像，各频道图像明暗程度适中且相似。
3.2.3、调制器的音频调制度
用音频毫伏表测量输入调制器的音频幅度应为0.775V，或用三用表测量应为0dBm；或用中高档电平表测量高频输出，音频调制度即调频频偏，应为±50KHz；或用一台标准电视机监听音量，各频道声音纯正且音量相似；
3.2.4、调制器、频道变换器、上变频器的输出电平
调制器、频道变换器、上变频器的实用输出口电平≤最大输出电平3dB，以预留老化余量和调整余量。各频道平坦输出电平，应在下行光发射机输入端测量。由于混合器的低频损耗小、高频损耗大，各调制器、频道变换器、上变频器的输出口电平不会相同，低频频道的电平低、高频频道的电平高。
3.3、下行通路混合
3.3.1、下行混合放大
使用倒接分配器式16路混合器，频率范围5~1000MHz、隔离损耗≥22dB、插入损耗≤16dB、反射损耗≥16dB，为保证匹配良好，空闲端必须终接；下行通路可使用6个16路混合器，最多可带96个频道，使用倒接六分配器二次混合，为保证匹配良好，空闲端必须终接；当两组电平差大的信号混合时，应使用倒接的分支器，事先算好分支损耗，主出端接小信号、分支端接大信号、主入端是混合输出；不使用带放大器的混合器。
光发射机驱动放大器的选用原则：高线性（砷化镓倍功率宽放模块）；低增益18~22dB；噪声失真平衡的中心输出电平（附加的噪声、失真几乎可以忽略不计）；宁可并行多台，尽量避免串接。
3.3.2、下行混合电平
模数共传时，一般情况下，调频、数字＜模拟电视频道电平，混合后各种信号光发入相对电平（dB）：AM-VSB 0，FM、64-QAM -10，256-QAM -6。可适应用户接收需要的下行电平（dBμV）：AM-VSB 69±6，FM 47~80，m-QAM 60±15。
模数共传时，也可以只降低调频广播频道的电平，使模拟电视频道、数字信号频道的电平相同，但是，必须认真计算光电传输的非线性失真，适当降低光电传输的电平。全数字时，数字≈原模拟电视频道电平。
3.4、前端的下行干扰噪声
3.4.1、频道安排原则
3.4.1.1、躲避同频干扰
不安排当地无线强场强信号占用的频道，包括：电视、调频广播、无线寻呼（137~167MHz，对应于增补频道Z4~Z7之间）。
3.4.1.2、其他
全部邻频安排；不安排上下行隔离带已占用的频道；模拟频道集中于较低频率，数字频道集中于较高频率，不交叉。
3.4.2、交扰调制与视频干扰的区别
当干扰和被干扰频道同步时：由宽带非线性失真产生的交扰调制是负图像、鬼影；视频干扰是正图像叠加，视频线屏蔽不良所致。
3.4.3、非线性失真与杂散电磁波干扰的区别
当干扰频道和被干扰频道不同步时，由宽带非线性失真产生的交扰调制是移动的竖带和横带；非线性失真的单频干扰都是固定不变的；杂散电磁波干扰都是晃动的，高频电缆屏蔽不良所致。
3.4.4、调制器带内干扰
伴音副载波6.5MHz与彩色副载波4.43MHz的二次互调差频是2.07MHz，称为带内互调，规定为≤-57dB，不合格时，就会发生带内单频干扰。
3.4.5、调制器（上变频器）带外干扰
无输出滤波器的捷变频调制器，必须一一对应外加频道滤波器，否则，可能会发生以下几种带外干扰：本振外泄。本振频率=频道频率+中频，处理不干净，会干扰高邻第四个频道。镜像频率。镜像频率=本振频率+中频=频道频率+2×中频，处理不干净，会干扰高邻第八个频道。谐波干扰。二次谐波=2×频道频率；三次谐波=3×频道频率。落点会干扰对应频道。
3.4.6、调制器（上变频器）带外噪声
变频部分产生的宽带噪声：采用固定频道调制器，有频道滤波器，可彻底消除；采用带随动滤波器的捷变频调制器，可较彻底消除；无输出滤波器的捷变频调制器，必须一一对应外加频道滤波器，否则，载噪比将下降约10lgN（dB）（N是无输出滤波器捷变频调制器的频道数）。
3.4.7、两组宽带信号源之间的干扰噪声
外来MMDS的UHF信号，与本地VHF前端信号混合：
外来MMDS的UHF信号中，有很多二次互调差频，这些干扰会落入VHF低频端的相应频道；同时，还有变频和放大的宽带噪声，这些噪声会影响整个VHF频段。外来MMDS的UHF信号，应经高通滤波器，滤除二次互调差频和宽带噪声；本地VHF前端信号，应经低通滤波器，滤除二次互调和频和宽带噪声。然后再混合。
光接收机送来的高频信号，与本地前端的信号混合：
合理的做法是，光接收机送来的高频信号，事先安排在频率低端；本地前端的信号，事先安排在频率高端。高低端之间必须有一个过渡频带。光接收机送来的高频信号，应经过渡频带频率的低通滤波器，滤除二次互调和频和宽带噪声；本地前端的信号，应经过渡频带频率的高通滤波器，滤除二次互调差频和宽带噪声。然后再混合。
为了净化光传输信号的使用频带，尤其是长距离光传输，最好能设定光传输中电信号的最高频率≤2×最低频率，以避开使用频带内的二次互调干扰。
3.4.8、电视机间的辐射干扰
前端电视墙电视机非常集中，电视墙应该是全金属结构，各电视机间均应有可靠接地的屏蔽板隔开。否则，各电视机的变频器高频辐射，会产生电视机间的相互干扰。这是一种假象，实际上，下行输出信号中并没有这些干扰。
4、HFC下行通道调试
4.1、电缆供电核算方法
4.1.1、供电计算规律
并行供电，串行供电压降很小，只要计算用电功率即可；串行供电，串行供电压降很大，主要是计算电压降。双向HFC串行供电的放大器最多不超过3个，所以只要计算光节点以下的用电功率即可，无需计算串行供电电压降。
4.1.2、基础数据
4.1.2.1、用电设备交流消耗功率
先求设备直流用电电流I，已知直流电压U，则直流消耗功率P＝UI。直流消耗功率P，除以效率η，即交流消耗功率p＝P/η。开关电源是恒功率器件，在正常交流供电电压36－65v范围内，交流消耗功率p基本不变，交流电流i,则随交流供电电压v的变化而反变化，i=p/v。
4.1.2.2、送电电缆的往返电阻
将一段已知长度L的电缆一端短路，在另一端测量电阻Rx，则该电缆的往返电阻R＝Rx/L（以Ω/100m计）
4.1.3、供电核算
4.1.3.1、计算最后一台供电宽放的交流供电电流
令交流供电电压v1，等于开关电源的最低供电电压36V，计算其最大交流供电电流
i1＝p/v1。
4.1.3.2、计算最后一台供电宽放前一段电缆的电压降
根据这段电缆实际长度L1，计算往返电阻R1＝L1×R；这段电缆的电压降V1＝i1×R1。
4.1.3.3、计算倒数第二台供电宽放的交流供电电流
交流供电电压v2＝v1＋V1；其交流供电电流i2＝p/v2。
4.1.3.4、计算倒数第二台供电宽放前一段电缆的电压降
根据这段电缆实际长度L2，计算往返电阻R2＝L2×R；这段电缆的电压降V2＝（i1＋i2）×R2。
4.1.3.5、计算倒数第三台供电宽放的交流供电电流
交流供电电压v3＝v2＋V2；其交流供电电流i3＝p/v3。
4.1.3.6、支路供电
遇有支路供电时，以刚才算出的，主路倒推至汇接点的电压为准，计算出该支路的交流供电电流等。
4.1.3.7、按以上方法，继续向供电器方向推算，直至交流供电电压接近60V为止。供电器输出交流电压，只有60V，当计算出的交流供电电压出60V时，说明已经不能再用了。
4.1.3.8、经核算可知，串行供电，电压降是主要问题，如果电压降太大，供电器的输出功率多么大，也无济于事。
4.1.3.9、根据计算出的交流供电总电流iΣ，算出供电器所需输出电流i0=iΣ/0.6。供电器只能使用≤60％的功率，是为了避免常年工作会产生较大的温升。
4.2、调试方法
为预防安装时可能发生的短路，调试前，应将所有供电设备的供电插子拔下来，到哪台供电设备调试，再安上哪台供电设备的供电插子。这样做，即使发生线路短路，也能立即发现短路位置、立即排除短路故障。由光节点起，按下行信号顺序，对每一个有源设备进行调试，下行、上行调试一次完成。
4.2.1、下行宽放（含前端光发射机驱动放大器、光节点内宽放）干支分离：
级连干放中心输出电平，噪声失真平衡；带户支放较高输出电平，失真指标合格。
4.2.2、下行通路调试
4.2.2.1、光节点下行通路调试
如果光节点以下还有宽频带放大器，则光节点内部的宽频带放大器应按干线放大器对待；如果光节点以下没有宽频带放大器，则光节点内部的宽频带放大器应按支线放大器对待，根据无源分配的需要，将输出电平控制在基础知识规定的范围内。
当光节点只有一个输出口时，只调整内部宽频带放大器的输入衰减器、均衡器，使输出电平、倾斜符合要求。当光节点不止一个输出口时，分为两种情况：当各输出口需要输出电平相同时，只调整内部宽频带放大器的输入衰减器、均衡器，使各输出口电平、倾斜符合要求；
当各输出口需要输出电平不同时，应以需要输出电平最高的输出口为准，调整内部宽频带放大器的输入衰减器、均衡器，然后，再根据各输出口的需要，分别调整相应的级间衰减器、均衡器。
4.2.2.2、干线放大器下行通路调试
按基础知识确定中心输出电平；按说明书确定倾斜。调整输入衰减器、均衡器，使输出电平、倾斜符合要求。如倾斜过大，则应将输入均衡器更换为电缆模拟器。
4.2.2.3、分配放大器下行通路调试
根据无源分配的需要，将输出电平控制在基础知识规定的范围内。应满足两个使用条件：输出电平Lomin≤Lo≤Lomax ；输出斜率Slope≤（高频端Lomax－低频端Lomin）。调整输入衰减器、均衡器，使输出电平、倾斜符合要求。如倾斜过大，则应将输入均衡器改为电缆模拟器。
4.3、电平自动控制
4.3.1、各种自动控制方式
为了补偿电缆损耗的温度系数，经常采用自动控制措施：
自动温度控制ATC，依设备感知温度为准，而不是依电缆感知温度为准，难以准确补偿；自动功率控制APC只能控制信号总功率，不能控制频道电平；自动增益控制AGC使用工作频道的图像载频作导频，只能控制导频点的电平，不能控制斜率，如果若干台串接，AGC几乎无用；自动斜率控制ASC使用工作频道的图像载频作导频，只能控制斜率，不能控制增益；自动电平控制ALC，是AGC+ASC，分为单体AGC+ASC或AGC、ASC交错串接两种，是较完善的控制方式，但是，电路比较复杂。
4.3.2 、AGC及宽放中导频频率选取
光连接器接触不良，是常见故障，会使光接收机输入光功率变化，导致光接收机内宽放输出电平随之1：2变化；环境温度的极限变化，也会造成宽放输出电平大约±3dB的变化。下行光接收机，最好采用AGC稳定输出电平。光纤传输、温差变化都不存在电平的斜率变化，光节点采用AGC，导频可以任意选取，平坦通带内可以精确补偿，没有必要采用ALC。
半空气电缆的温度系数，无论频率高低，均约0.2%/℃。但是，由于高低频率电缆损耗的基数不同，高低频率的温度变化量就不同：低频缆损变化量△Ll很小、中间某频率缆损变化量△Lm中等、高频缆损变化量△Lh最大。
如果取高导频，高频稳定了，低频变化量△Lh－△Ll仍然很大；如果取低导频，低频稳定了，高频变化量也是△Lh－△Ll还是很大；只有取中导频，中频稳定了，高低频的变化量就成了±(△Lh－△Ll)/2，这就是AGC的最佳工作状态。由此可见，如果宽放使用AGC，关键是正确地选取中导频频率：
△Lh－△Lm=△Lm－△Ll
2△Lm=△Lh+△Ll
2△Lh(fm/fh)1/2=△Lh+△Lh(fl/fh)1/2=△Lh［1+(fl/fh)1/2］
2(fm/fh)1/2=1+(fl/fh)1/2
fm/fh=｛［1+(fl/fh)1/2］/2｝2
fm = fh｛［1+(fl/fh)1/2］/2｝2
常用的三种下行频带，分别是以下中导频频率fm，或使用高邻频道：
下行频带47~550MHz，fm=229.6MHz≈232.25MHz(Z-9)；
下行频带87~750MHz，fm=337.0MHz≈336.25MHz(Z-22)；
下行频带87~862MHz，fm=374.2MHz≈376.25MHz(Z-27)。
4.3.3、通用ALC调试方法
如果选用ALC宽放，关键在于正确的调试。
4.3.3.1、调试条件：
全年输入电平波动国产≤±3dB、进口≤±4dB、已连续开机≥2小时、风力≤2级、导频信号正常。
4.3.3.2、在手动状态，设定电调衰减器、电调均衡器的工作状态：
输入衰减器、均衡器均为零；开关置手动；监测着高、低导频信号，将手动增益控制电位器MGC、手动斜率控制电位器MSC均旋至电平最高的一端。
记录MGC旋至最高端时的高导频电平（无论多高，但应比需求高），然后反旋MGC，按下式降低高导频电平。
手动增益电平降低量＝增益控制总量6dB×(当地最高缆温℃－调试当时缆温℃)/(当地最高缆温℃－当地最低缆温℃)＋自动增益控制余量1dB。
按上式，任一地区均可准确算出其手动增益电平降低量。
为便于使用，按我国大陆最北部、正中部、最南部三个典型地区，列出调试当时缆温每变化5℃的手动增益电平降低量表。
最北部调试当时缆温0±45℃手动增益电平降低量表
-45 -40 -35 -30 -25 -20 -15 -10 -5 0℃ 5 10 15 20 25 30 35 40 45
7.0 6.7 6.3 6.0 5.7 5.3 5.0 4.7 4.3 4.0dB 3.7 3.3 3.0 2.7 2.3 2.0 1.7 1.3 1.0
正中部调试当时缆温20±35℃手动增益电平降低量表
-15 -10 -5 0 5 10 15 20℃ 25 30 35 40 45 50 55
7.0 6.6 6.1 5.7 5.3 4.9 4.4 4.0dB 3.6 3.1 2.7 2.3 1.9 1.4 1.0
最南部调试当时缆温35±25℃手动增益电平降低量表
10 15 20 25 30 35℃ 40 45 50 55 60
7.0 6.4 5.8 5.2 4.6 4.0dB 3.4 2.8 2.2 1.6 1.0
记录MSC旋至最高端时的低导频电平(无论高低，但应比需求高)，然后反旋MSC，按下式降低低导频电平。
手动斜率电平降低量＝斜率控制总量4dB×［1－(当地最高缆温℃－调试当时缆温℃)/(当地最高缆温℃－当地最低缆温℃)］＋自动斜率控制余量1dB。
按上式，任一地区均可准确算出其手动斜率电平降低量。为便于使用，按我国大陆最北部、正中部、最南部三个典型地区，列出调试当时缆温每变化5℃的手动增益斜率电平降低量表。
最北部调试当时缆温0±45℃手动斜率电平降低量表
-45 -40 -35 -30 -25 -20 -15 -10 -5 0℃ 5 10 15 20 25 30 35 40 45
1.0 1.2 1.4 1.7 1.9 2.1 2.3 2.6 2.8 3.0dB 3.2 3.4 3.7 3.9 4.1 4.3 4.6 4.8 5.0
正中部调试当时缆温20±35℃手动斜率电平降低量表
-15 -10 -5 0 5 10 15 20℃ 25 30 35 40 45 50 55
1.0 1.3 1.6 1.9 2.1 2.4 2.7 3.0dB 3.3 3.6 3.9 4.1 4.4 4.7 5.0
最南部调试当时缆温35±25℃手动斜率电平降低量表
10 15 20 25 30 35℃ 40 45 50 55 60
1.0 1.4 1.8 2.2 2.6 3.0dB 3.4 3.8 4.2 4.6 5.0
4.3.3.3、开关仍然置手动，调整输入衰减器、均衡器，分别使高、低导频的信号电平最接近设计电平，即调定电平。
需要特别注意，根据调试当时缆温决定的手动增益降低量、手动斜率降低量，一旦调定，不可随意更改。当调整输入衰减器、均衡器，不能准确达到设计电平时，不允许通过调整MGC、MSC电位器达到设计电平，否则，将导致设定无效。
4.3.3.4、再在自动状态，用AGC、ASC核对高、低导频的调定电平：
开关置自动，旋动自动增益控制电位器AGC、自动斜率控制电位器ASC，分别使高、低导频的信号电平是调定电平(不是设计电平)。由于检波电路时间常数很大，自动调整电位器旋动后，电平变化很缓慢，一般，每次均须等0.5~1分钟。
4.3.3.5、开关在手动、自动之间再切换一次，任何情况下，均应以调定电平为基准，变化量≤±0.5dB。调整完毕，开关置自动。
由于调试当时缆温是随机的，所以，每次调试均须重复以上过程，只是，衰减器、均衡器不必归零。增益控制总量，国产±3=6dB，进口±4=8dB；斜率控制总量，国产±2=4dB，进口±3=6dB。以上列表，均按国产计算。一般，高导频控制增益，低导频控制斜率，唯独摩托罗拉相反。单独的AGC、单独的ASC，调试方法分别同上。
观察以上两组电平降低量表，可知，同样一台ALC宽放，用于不同地区，控制能力差异很大。用公式，可以准确算出各地区电缆损耗及其温差波动损耗：
我国大陆南部可以隔二加一，中部可以隔一加一，北部只能每台都使用ALC。
4.4、下行通道常见故障
4.4.1、噪声、非线性失真类故障
4.4.1.1、表现
噪声：
较轻的表现是图像上叠加了细小碎丝；中等的表现是图像上叠加了一层白雾；较重的表现是图像上充满了黑白颗粒。
交扰调制：
干扰与被干扰频道同步时，负像干扰，俗称鬼影；干扰与被干扰频道不同步时，一般只有行频不同步造成的缓慢移动的竖宽亮带干扰；有时还伴有场频不同步造成的缓慢移动的横宽亮带干扰。二次谐波、三次谐波、二次互调、三次互调、三次差拍等单频干扰：依据干扰数量的多少，依次表现为斜道、网纹、类噪声干扰。全数字信号时，各种干扰都成了载波互调噪声CIN，和噪声一起，表现为8MHz带宽的噪声块。幅度较大的噪声块，将导致误码率变差。
4.4.1.2噪声
根本原因：载噪比差。
具体原因：信号源信噪比差；解调器、频道变换器输入电平低于70dBμv；调制器载噪比差；无随动滤波器的捷变频调制器未加带通滤波器，导致宽带噪声积累；外来信号源未经高（低）通滤波器，导致宽带噪声积累；串接宽放过多；宽放增益过高；全部或部分光电传输实用电平比中心输出电平低；支放输入电平过低；
如果是频率低端噪声大，是不适当的电平倾斜所致，或光发射机输入电平倾斜、或单模块干放输入电平倾斜、或双模块宽放倾斜过大；如果是单频道噪声大，同时伴有该频道电平低，前端该频道混合器输入低；如果是一台混合器的全部频道噪声大，同时伴有这些频道电平低，前端该混合器输出低；电缆陷波或短电缆效应，导致个别频道电平低，表现为噪声大，甚至无影无声；光连接器接触不良、电连接器故障，导致电平降低；用户电平低；不满足电视机最低输入电平的要求。
4.4.1.3交扰调制和单频干扰
根本原因：非线性失真差。
具体原因：信号源非线性失真差；解调器、频道变换器输入电平高于73dBμv；调制器带内互调差；无随动滤波器的捷变频调制器未加带通滤波器，导致带外干扰；外来信号源未经高（低）通滤波器，导致二次互调差频（和频）干扰；串接宽放过多；宽放增益过高；全部或部分光电传输实用电平比中心输出电平高；支放输出电平过高；
如果是频率低端干扰大，是不适当的电平倾斜所致，或光发射机输入电平倾斜、或单模块干放输入电平倾斜、或双模块宽放倾斜过大；如果是单频道干扰，同时伴有该频道电平低，前端该频道混合器输入低；如果是一台混合器的全部频道干扰，同时伴有这些频道电平低，前端该混合器输出低；电缆陷波或短电缆效应，导致个别频道电平低，出现交扰调制和单频干扰；用户电平高；超过了电视机最高输入电平的要求。
4.4.2同频干扰
如果在有线电视系统中强行使用当地开路发射的频率，各用户就会发生程度不等的同频干扰。当开路发射的场强足够强时，同频干扰，几乎与有线电视网络本身毫无关系，只与电视机和干扰源的相对位置有关，近强远弱、向强背弱、高强低弱。
不同干扰源的同频干扰，分别表现为：使用无线调频广播占用的DS-5频道，电视图像叠加随广播声音而变的忽闪的花纹；使用无线寻呼占用的频道，电视图像叠加忽闪的花纹，并叽里呱啦乱响，严重时，甚至无图像；使用无线电视占用的频道、换节目，电视图像叠加密横道干扰；使用无线电视占用的频道、原节目，电视图像叠加导前重影干扰；使用当地开路发射的频率传送数字信号，将发生误码。数字电视轻者马赛克、重者黑屏；数据通信将严重受阻，甚至通信无法进行。
另外：
外来射频信号，输入、输出同频变换时，如果设备内部屏蔽、接地不良，或外部入出线的外导体接触不良，也会发生同频干扰；外来群射频信号中，不想要的频道滤波不干净，在当地加入这个频道时，也会发生同频干扰。如果无线发射的滤波不严格，在发生同频干扰的同时，还会发生各种带外干扰。
4.4.3重影
4.4.3.1导前重影
重影在主图像的左侧称为导前重影，是同频干扰的一种特殊表现。
根本原因：有线电视系统内，直接使用了当地开路电视广播的原频道、原图像。主图像经光电网介质传输，有时延，后到达电视机；开路信号经空间直接辐射，速度快，先到达电视机。
具体原因：由于电缆系统屏蔽不良、接地不良，导致低中场强开路信号钻进电缆系统，被放大并叠加；家用电视机的屏蔽性能一般都很差，强场强开路信号直接钻进电视机。
4.4.3.2滞后重影
重影在主图像的右侧称为滞后重影，规律是多个、等距、渐弱，一般发生在低频率频道。
根本原因：阻抗失配导致多次反射。奇次反射波与行波传输方向相反，没有重影；偶次反射波与行波传输方向相同，2、4、6……n次反射波就成为滞后重影。
具体原因：光节点电缆口以下，某设备的输入口或输出口阻抗失配严重；某处电缆或其连接，开路或短路。沿线路观察图像，前一处无滞后重影，后一处有滞后重影，故障就发生在两处之间。
4.4.4数字电视马赛克或黑屏
根本原因：误码。
具体原因：信号源误码；光电传输NPR太低；电缆开路、接触不良，导致外部干扰；同频干扰；电源干扰；用户电平太低或太高；机顶盒适应电平范围太窄；机顶盒信号处理不当。
4.4.5、电视伴音故障
4.4.5.1、个别频道伴音噪声大
如果全部用户个别频道伴音噪声大，是该频道调制器的声音调制度过低，或A/V比过大；如果部分片区伴音噪声大，甚至无声，是该频道信号源严重失配，造成驻波，恰逢波谷处的用户或用户群伴音跌落；如果是超过光电设备上限频率增加频道，新增最高频道的伴音处于频率最高端，幅度跌落严重，噪声大，甚至无声，还可能伴有图像无色。
4.4.5.2、个别频道伴音音质差
表现为：新的、好的电视机，声音滤波器选择性好，音质差，甚至无声；旧的、差的电视机，声音滤波器选择性差，影响不大，或无影响。
原因是：调制器伴音副载频6.5MHz偏离。
5 、HFC上行通道调试
5.1、原则
合理使用产品，适应系统需求；测试信号设定，工作信号服从；由前向户，逐段控制。不同下行光发，交互频道可重复使用；不同上行光收组合，交互频道可重复使用。下行户均速率应≥0.5Mbps，CMTS每8MHz、64-QAM、38Mbps能力是760有效户。
下行接口速率应符合CMTS能力，如不足，采用代理服务器；上行速率不成问题。
5.2调试仪器
调试仪器主要有三类四种。
5.2.1、专用仪器方式
电缆网处的选频电平表内置多路上行信号发生器；上行光接收机处的选频电平表内置上/下行信号转发器，把多路上行信号转发为多路下行信号；调试者在电缆网处即可观察到上行通道的工作状态。这种方法工作效率高，但仪器投资较大，是大中型系统的首选。
5.2.2、频谱分析仪带视频输出方式
电缆网处使用多路上行信号发生器和普通选频电平表，上行光接收机处，使用带显示屏视频输出的频谱分析仪，用一个调制器转发为下行信号。
5.2.3、频谱分析仪无视频输出方式
基本同方法上，如频谱分析仪无视频输出，则用一台摄像机将频谱分析仪的显示屏拍摄下来，再用一个调制器转发为下行信号。
5.2.4、简易方式
最简单的仪器配置，电缆网处使用多路上行信号发生器1台，5～862MHz全景显示选频电平表3台，其中，调试设备处1台，光节点处1台，上行光接收机处1台。
5.3、上行测试信号注入方法
上行测试信号注入方法有四种：由下行监测并上行注入共用口注入；由上行放大前的衰减器处，临时换插适配器注入；由上行信号通路口Exit注入（正常使用时，此端口可注入5~≥200MHz信号）；由一个下行输出并上行输入口注入。
注入方法不同，注入损耗就不同，外注入信号电平就不同，务必按说明书的要求，算出所选注入方法的相对损耗差，设准外注入信号电平。最可靠的方法，就是在上行输入监测确认注入电平。
5.4、数字信号上行电平
5.4.1、上行光收输出电平，必须全部一致，以便于组合，还应同时符合三个条件：
所有上行光收的输入光功率均应在-7±3dBm之间，应事先根据不同的光缆长度，配备不同输出功率的上行光发射机，-4或-3或0或3dBm；最低、最高输入光功率对应的两个上行光收输出电平，必须在可调范围重合值之内；为求较好的噪声、失真，上行光收输出电平应在说明书规定范围之内，且中间偏上。
n收混合，C/N-10lgn，n宜≤8。上行混和后的NPR：TDMA≥25dB、A-TDMA、S-CDMA≥15dB。各种上行光发的NPR：FP≥30dB，带隔离FP≥40dB，DFB≥50dB（模拟电视必用）。5.4.2上行解调器输入电平DOCSIS2.0的上行解调器输入电平范围，依不同速率对应的不同频道
宽差别很大，按说明书取中心值。例如：
ARRIS的C3，40~86dBμV，设定输入电平63dBμV；
ARRIS的C4，44~89dBμV，设定输入电平67dBμV。
MOTOLOLA的BSR 2000、BSR64000，0.2MHz时44~74dBμV、3.2MHz时56~86 dBμV，设定输入电平65dBμV。
极端频道带宽时，至少±9dB调整余量，其余带宽余量更大。
5.4.3、上行光收至解调器输入间的衰减量
上行光收至解调器输入间的衰减量＝
上行光收输出电平－上行解调器设定输入电平。
衰减量不对，送入电平≠设定电平；但送入电平≡设定电平，所有设定均将反偏其差值。
5.4.4、上行调制器输出电平
为保证尽量高的NPR，在上行调制器输出电平68~≥118dBμV的范围内，应尽量高些，同时还应预留三个余量：运行调整余量±6dB；用户分配线路混合误差±3dB；电缆线路、光链路、前端误差±3dB。根据以上四个要求，及目前设备的实际能力，设定上行调制器输出电平及其允差：
TDMA、A-TDMA，108±12dBμV；S-CDMA，103±12dBμV。一系统两方式时，服从低的。
5.4.5、用户分配线路上行混合损耗量中心值
用户应均等均衡分配设计，用户分配线路典型衰减量中心值：下行分配损耗约36dB，上行混合损耗约30dB。一旦安装完毕，只能承认现状，实际数值难以改变。
5.4.6、带户有源设备需要上行输入电平
带户有源设备需要上行输入电平＝上行调制器输出电平－上行用户分配线路混合损耗中心值。
典型的：
DOCSIS1.x 108dBμv－30dB＝78dBμv；
DOCSIS2.0 103dBμv－30dB＝73dBμv；
上行光链路决定上行HFC的NPR。上行输入电平应尽量符合说明书的规定，以保证满频带工作时以每Hz功率为基础的最佳NPR；但是，带户有源设备必须设定为需要上行输入电平，只能在设备内做相应调整：
若需要输入电平比规定高，在上行宽放模块前增加差值衰减量，以防CIN变差；（容易）
若需要输入电平比规定低，在上行宽放模块前减少差值衰减量，以防NPR变差。（困难）
5.4.7、光节点上行通路调试
光节点直接带用户时，必须设定为需要输入电平，按上述处理；光节点不直接带用户时，按规定输入电平调试。增或减上行通路衰减器，使光节点上行输入电平监测或激光器输入电平监测符合要求。
5.4.8、宽放上行通路调试
干放不应带户，按规定输入电平；支放肯定带户，必须设定为需要输入电平，按上述处理；光节点某路电缆各宽放上行路径损耗均不同，分别调整各上行宽放的输出衰减器、均衡器，使光节点上行输入电平监测或激光器输入电平监测均符合要求。若上行宽放无输出衰减器、均衡器，应先调上行路经损耗最大的宽放，以防C/N过低。
5.5、上行通道的干扰噪声及对策要求
5.5.1、干扰噪声
光链路噪声决定上行载噪比，宽放热噪声对HFC影响不大；内部干扰有源设备产生；外部干扰有家用电器，杂散电磁波侵入、感应。
5.5.2、对策
节点小、星形分、屏蔽高、隔离好、接地多、防腐严。
5.5.3、要求
高通应是上行终接的双工滤波器，以匹配上行阻抗；不应采用限制上行通带的滤波器；两级光链路时，第一级上行光链路混合数n宜≤4；
设备、系统上行通道频谱干净。
5.6、上行通道常见故障
上行通道正常的底噪声应当是平坦的。
5.6.1、上行通道NPR低
若TDMA的NPR低于25dB，若A-TDMA、S-CDMA的NPR低于15dB，可能是：CM输出电平设置过低；电缆分配网上行损耗过大；宽放、光节上行注入电平过低；
上行光发射机激光器NPR太低；上行光接收机输入光功率过低；上行光接收机输出电平过低；上行光接收机混合路数过多；上行光接收机输出至上行解调器之间的衰减量不够；电缆、连接器屏蔽不良；电缆、连接器外导体开路或接触不良；光节点以下没有接地或接地太少；电缆、连接器连接处腐蚀严重；没加或没加够高通滤波器，造成电视机、调频广播接收机上行噪声累加过大。取决于电视机的开机台数，星期一至星期五白天稍轻，晚间和节假日加重。
5.6.2、上行通道频率越低噪声越大
电缆、连接器屏蔽不良；电缆、连接器外导体开路或接触不良；光节点以下没有接地或接地太少；电缆、连接器连接处腐蚀严重；没加或没加够高通滤波器，造成电视机、调频广播接收机上行噪声累加过大。取决于电视机的开机台数，星期一至星期五白天稍轻，晚间和节假日加重。
5.6.3、白天正常、晚上掉线
没加或没加够高通滤波器，造成电视机、调频广播接收机上行噪声累加过大。取决于电视机的开机台数。星期一至星期五白天稍轻，晚间和节假日加重。
2007年10月
中国有线电视频道表（MHz）
谐波、互调、差拍落点表(以图像载频为零点±MHz)
说明：
1、 DS－1 ~ DS－3 共3个频道， 图像载频的规律是fv=n8＋1.75MHz，以图像载频为零点偏离fa=1.75MHz；
DS―4 ~ DS－5， 共2个频道， 图象载频的规律是fv=n8＋5.25MHz，以图像载频为零点偏离fb=5.25MHz；
Z―1 ~ Z―37， 共44个频道，图像载频的规律是fv=n8＋0.25MHz，以图像载频为零点偏离fc=0.25MHz；
DS―13~DS―56，共49个频道，图象载频的规律是fv=n8－0.75MHz，以图像载频为零点偏离fd=－0.75MHz。
2、按新部标，低端隔离带是65/87MHz，DS－1~DS－3和 DS―4~DS－5均已取消，所以，fa、fb均已取消，剩fc和fd，总共93个频道。
3、按以上落点表分类计算，结果如下（MHz）。组合二次互调产物5种：－1.5①2项，－0.5②1项，0③2项，0.5④2项，1.0⑤1项。组合三次差拍产物9种：－2.25①3项，－1.75②1项，－1.25③2项，－0.75④4项，－0.25⑤3项，0.25⑥5项，0.75⑦5项，1.25⑧2项，1.75⑨1项。
