Decrease the noise of the bidirectional HFC network invasion to explore (reproduced)

在HFC双向网络中,最大的难题就是如何处理上行汇聚噪声,能否控制好上行信道的C/N值,是保证HFC网络能否正常运行的关键。HFC网络上行信道的噪声有两种:一种是汇聚效应,一种是入侵噪声,汇聚效应主要由网络中有源器件的热噪声引起,因此与网络的设计和有源器件的质量有关;入侵噪声是难以定量和撑控的,除与网络的结构和施工质量有关,还与网络运行环境有关,难以计算和定量。
诉讼各类噪声的主要来源:

1 、用户终端的家用电器

2 、室内外分支分配器接头氧化松动,线缆老化,干线供电接触不良打火,不合理的网络安装结构。

3 、同频率的电器设备,

4 、民用无线电设备等

大量的事实证明70%噪声源于用户的家中,25%来自分支分配器和接头,5%来自于电缆,入侵噪声给网络造成的危害是使CMTS汇聚点的C/N值极不稳定,波动较大,造成短时CM掉线的机率增多,因此控制用户室内噪声是HFC网络的关键所在。结合工作实际,笔者认为,改善载噪比,在网络规划及施工中应注重以下几点。

一:科学合理布局网络结构,规范安装。

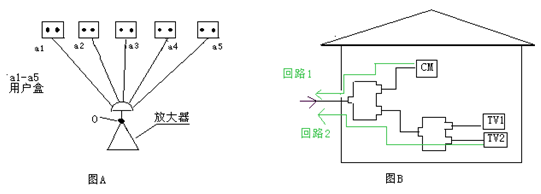

如果网络调试合理,那么做好入户分配网络,尽可能地采用少串多并的星星链接方式,使每个用户的上行电平,到达上行放大器汇聚点处尽可能一致(30+-3),从而适当增加汇聚点的上行衰减值,提高用户家中CM的上行工作电平,拉开用户家中有效载波电平和噪声电平的比值,可以有效地提高上行信道的C/N值。如下图A,假设各用户家中噪声功率相等为一固定值,CM最大极限工作电平为120dbuv,AGC余量要求为15dbuv,a1-a5到达放大器O点的电平差为5dbuv时,该网络中,CM最高工作电平为120-15=105dbuv,最低CM工作电平为120-15-5=100dbuv,如果网络中a1-a5到达放大器O点的电平差为10dbuv时,最低CM工作
电平为120-15-10=95dbuv,


从图中可以看出分配网中,在AGC余量一定的前提下,电平差越大,CM工作电平越低,因而从室内引入的噪声功率越大,网络的C/N值越差。电平差越小从室内引入的噪声功率越小,信道的C/N值越高。
室内安装应尽可能采用PC,TV分配盒,CM本身并不是噪声源,出户衰减值控制得越小越好,(见上图B中,回路1),电视机等容易引入噪声的端口,在保证电视信号能正常收看的前提下回路衰减值越大越好,(图B中回路2),其目的同样是为了提高出户信号的有效载波电平和噪声电平的比值。

二:正确调整电缆网络各点电平

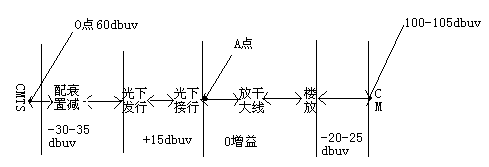

见下图C:HFC网络的基本电平配值


如果光链电路调试正确,衰减配值合理,图中A点到CMTS入口处O点之间设备完好,那么链路中A点的电平将始终被CMTS-AGC钳位在调试时的固定值上。根据HFC网络的设计特点,电缆网络的总增益是按零db设计,上行放大器的作用主要是用来补偿分支分配器和电缆的插入损耗,如果补偿过大或插入衰减不够,其结果是,假设大于15dbuv,此时A点电平升高CMTS接收电平升高-通过AGC下行指令,CM工作电平下降-A点电平下降,重新进入锁定状态。整个链路中发生变化最大的是CM工作电平下降15dbuv.前面说过如果用户室内噪声电平为一固定值,那么室内输出的有效载波电平和噪声电平的比值下降,导致CMTS接收端口的C/N值下降,严重时白天下降3-5个db以上,晚上就有可能在5-10个db以上,使上行信道被噪声覆盖,从而造成大面积掉线。因此日常维护中,更换放大器后的调整必须规范从事。

三:规范施工要处理好电缆网络中主干线接头(特别是外网屏蔽层)



电缆网中主干线接头接触不良所造成的噪声干扰是HFC网络维护过程中最难排查的,故障初期时好时坏,白天轻徽,晚上严重,噪声发作时信道的载噪比下降10-15db以上,使上行信道被噪声阻塞,严重时使该网络无法接入,造成这种故障的原因多为网络中主干线外网层接触不良所引起。
以下图为例:

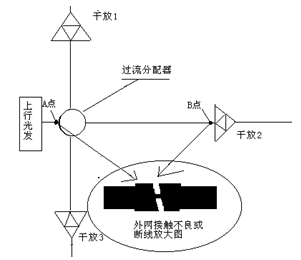

电缆多由杆路钢绞线挂设,在图中光机和过流分配器多固定在同一钢绞线上,如图中A点外网层如果出现氧化断路,干放1和干放2干放3供电回路匀然能通过电缆芯线过流分配器,钢绞线,光机构成供电回路,高频电视信号可以通过电缆芯线和屏蔽网之间的分布电容继续传输,电视信号的电平和信噪比虽有所变化,但是并不明显。而对于5-65MH的低频上行信号而言,由于外网屏蔽环路接地终断,在上行光发射机的输入口,通过芯线,干放1,干放2,干放3就相当一根举到空中的巨形天线,大量的环境噪声和各种电磁波干扰,将通过接头分支分配器以及线缆间的分布电容等各种途境串入网内,使上行信道的载噪比严重恶化,如果氧化点发生在B点,那么引入的噪声功率将是A点的1/3,对于这样的故障,排查上十分困难的,必需分割处理逐点查找。给维护工作带来很大的麻烦。因此,在日常施工中一定要做好接头,应尽可能地做好防水处理,有条件的应将分支分配器接头搁置在屏蔽盒中,既防水又能阻止噪声侵入。

总之HFC 网络只要按设计布网和规范施工,认真调试,做好入户分配和室内安装,把握好器材质量关,那么,高质量双向传输是完全可以实现的。

湖北2005年写的现在发出来供大家一起讨论一下,不对的请多多指教。
